Кабельный тестер с функцией определения длины и LCD дисплеем

Описание:

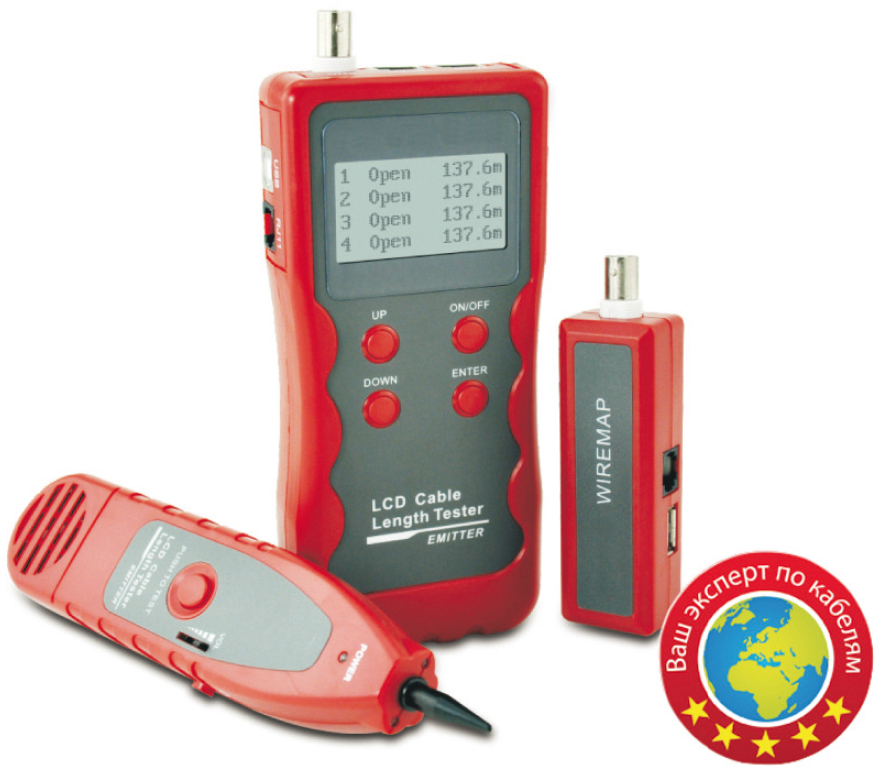

Кабельный тестер HL-868 позволяет обнаруживать и предупреждать неисправности при монтаже слаботочных кабельных сетей. Конструктивно прибор включает в себя три отдельных устройства: основной модуль (HL-868-M), бесконтактный щуп (HL-868-S) и модуль распознавания удаленного конца кабеля (HL-868-R). Тестер обладает рядом важных функций для проверки кабельных систем, включая измерение длины линий, трассировку кабелей и проводов, проверку соединений, определение обрывов и коротких замыканий. Это отличный инструмент для профессионального монтажа и обслуживания линий связи, обеспечивающий всестороннюю проверку правильности соединений. Тестер предназначен для систем телефонии, передачи данных и других сетей с кабелями на основе токопроводящих жил.

Функции и возможности:

  • - Поиск обрывов, замыканий, перекрестных проводников и реверсивных пар, проверка схемы разводки кабелей.
  • - Измерение длины кабелей без подключения модуля-идентификатора на удаленном конце: для витой пары, коаксиальных, телефонных и USB кабелей длиной до 2000 метров.
  • - Точное определение коротких замыканий в проводниках и контактах.
  • - Трассировка кабелей, подключенных к коммутатору или маршрутизатору.
  • - Быстрый бесконтактный поиск нужных кабелей и проводов в пучках кабелей.
  • - Удаленный модуль подает тоновые сигналы при проверке схемы разводки.
  • - Функция калибровки с сохранением данных в памяти устройства.
  • - Автоматическое отключение при простое и подсветка дисплея.
  • - Есть подсветка для работы в местах со слабым освещением.
  • - Микропроцессор с программной защитой от перегрузок.



Дополнительные технические характеристики:

Технические характеристики

(1).



Габаритные размеры
Основной модуль: 185x80x32 мм
Бесконтактный щуп: 218x46x29 мм
Удаленный модуль: 107x30x24 мм
(2).



ЖК-дисплей (LCD)
Разрешение: 128x64 точек
Визуальное поле: 56x40 мм
(3).



Электропитание
Основной модуль: 9В DC (батарея Крона ВЦ/ NEDA 1604/ IEC 6F22/ JIS 006Р)
Бесконтактный щуп: 9В DC (батарея Крона ВЦ/ NEDA 1604/ IEC 6F22/ JIS 006Р)
(4).



Типы тестируемых кабелей
Кабель витая пара STP/UTP 5е, 6,6а; телефонный кабель; коаксиальный кабель;
USB кабель; провода с подключением к зажимам «крокодил»
(5).



Эксплуатационные характеристики
Температура эксплуатации: -10°С ~ +60°С
Относительная влажность: +20% ~ +70%
(6).



Доступные входные порты (интерфейсы)
Основной модуль: RJ45 (М), RJ45 (S) петлевой (возвратный), RJ11, BNC; USB- мама (тип В)
Удаленный модуль: RJ45, RJ11, BNC, USB-мама (тип А)
(7).



Измерение длины кабеля
Диапазон измерений:1-2000 м
Точность калибровки: 2% (+/-0,5 м); (калибрующий кабель > 10 м)
Точность измерения: 3% (+/-0,5 м); (кабели 5е, 6, 6а)
Единицы измерения длины: метр, фут, ярд
(8).



Калибровка длин, сохранение и загрузка данных
Доступна индивидуальная калибровка по отрезкам кабелей известной пользователю длины; вносимые данные сохраняются в память для последующего использования при измерениях; длина калибрующих образцов должна быть более 10 м
(9).

Разводка кабеля и определение местонахождения ошибок
Поиск таких ошибок, как обрывы, короткие замыкания, реверсивные пары, перекрестные проводники и т.д.
(10).

Трассировка кабелей и проводов
Бесконтактный поиск нужных кабелей и проводов в пучках кабелей
(11).

Автоматическое отключение при простое
Доступна настройка автоматического отключения через заданное время (15,30, 45, 60 минут)

Внешний вид и входные порты

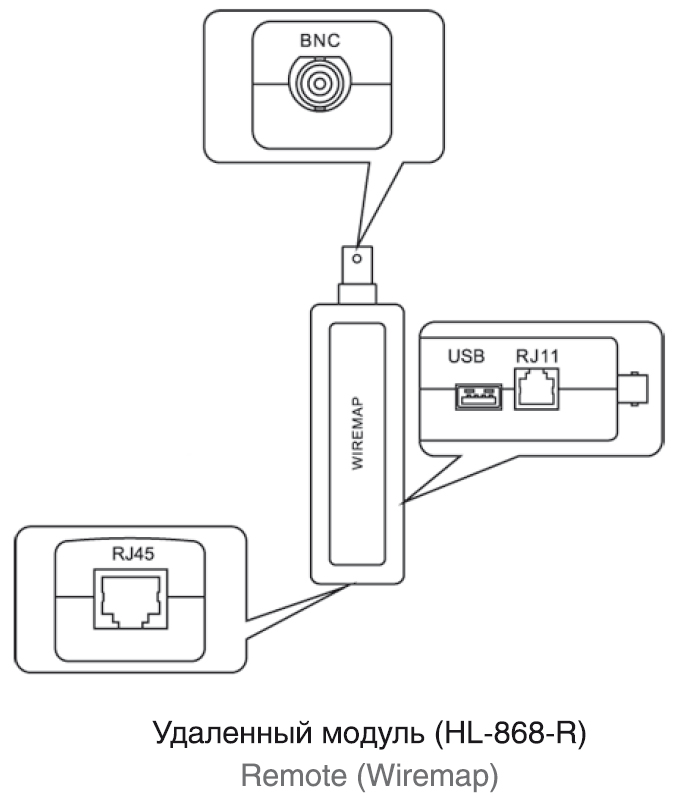

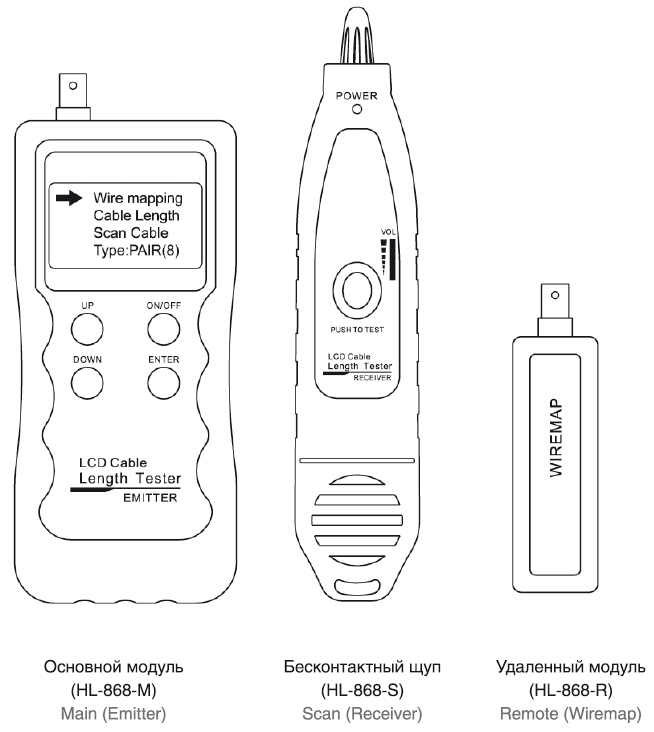

Входные порты основного модуля

(1)  Входные порты на корпусе основного модуля: RJ45 - 2 входа «MAIN» и «SCAN» (сокращенно «М» и «S»); RJ11 - 1 вход; USB - 1 вход; BNC - 1 вход.
(2) Входной порт «М» используется для измерения длины кабеля и некоторых других тестов, однако он не подходит для трассировки линий. Порт «S» используется для трассировки кабелей и проводников, а также для проверки «локальных» соединений.
(3) Входные порты RJ11, USB и BNC основного модуля используются для проверки соединений, измерения длины кабелей и трассировки линий.

Комплект поставки

1 Основной модуль (HL-868-M) 1 шт.
2 Бесконтактный щуп (HL-868-S) 1 шт.
3 Удаленный модуль (HL-868-R) 1 шт.
4 Наушники (вкладыши) 1 шт.
5 Батарея питания 9В DC 2 шт.
6 Адаптер RJ11x2 (патч-корд) 1 шт.
7 Адаптер RJ45x2 (патч-корд) 1 шт.
8 Адаптер RJ45 с зажимами 1 шт.
9 Руководство пользователя 1 шт.
10 Чехол-сумка для хранения 1 шт.
11 Коробка упаковочная 1 шт.
