Модуль сопряжения Рубеж МС-Е

Назначение:

Модуль сопряжения МС-Eпредставляет собой цифровое электронное устройство и предназначен для сопряжения адресных приемноконтрольных приборов «Рубеж2АМ», «Рубеж-4А», «Рубеж-2ОП», ППКПУ серии «Водолей», а также блоков индикации «Рубеж-БИ», «Рубеж-БИУ» и пультов дистанционного управления «РубежПДУ», «Рубеж-ПДУ-ПТ» с компьютером через интерфейс Ethernet.

Модуль сопряжения МС-Е обеспечивают:

• - подключение объединенных по интерфейсу RS485 адресных приемноконтрольных приборов к LAN-порту компьютера для управления и мониторинга системы;
• - подключение к компьютеру системы с перекрестными связями между адресными приемно-контрольными приборами, находящимися в одной сети RS485;
• - светодиодную индикацию наличия связи приборов с компьютером.

Параметры работы МС-Е пл Ethernet-каналу:

• - скорость передачи: 10/100 Мбит/с;
• - режим передачи данных: full-duplex;
• - используемый протокол: UDP;
• - максимальное количество IP-адресов: 4.

Время технической готовности МС к работе после подключения – не более 6 секунды.

Питание модулей осуществляется постоянным током от 10 до 57 В:

• - от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта;
• - от сетевого оборудования, поддерживающие стандарт PoE.

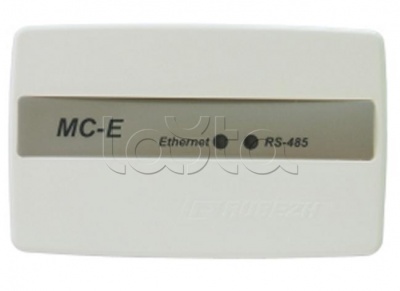

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-Е.
