Назначение:

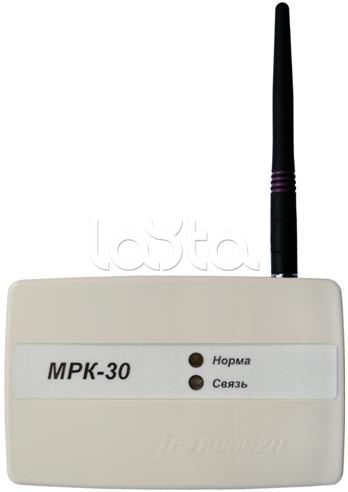

Адресный радиоканальный модуль МРК-30 предназначен для расширения возможностей адресной системы пожарной сигнализации и пожаротушения тм РУБЕЖ. Модуль МРК-30 обеспечивает подключение и работу в системе радиоканальных дымовых пожарных извещателей и радиоканальных ручных пожарных извещателей.
обеспечивает подключение следующего оборудования и устройств:
- – извещателей пожарных дымовых оптико-электронных радиоканальных ИП 212-64Р;
- – извещателей пожарных ручных ИП 513-11Р.
Модуль МРК-30 осуществляет обмен информацией с извещателями по радиоканалу, декодирует от них сообщения и передает их на приемно-контрольный прибор.
Сброс сигнала «пожар» производится с приемно-контрольного прибора.
Модуль радиоканальный МРК-30 обеспечивает:
- - регистрацию радиоканальных извещателей в системе;
- - подключение по радиоканалу адресных дымовых пожарных извещателей ИП 212-64Р и адресных ручных пожарных извещателей ИП 513-11Р;
- - постоянный двухсторонний обмен информацией с извещателями и слежение за их состоянием;
- - передача по АЛС на приемно-контрольный прибор сообщений о пожаре, неисправности, снятии, тест-кнопке от извещателей;
- - доступ к настройкам и параметрам радиоканальных извещателей;
- - светодиодную индикацию наличия связи и режима работы.
На одном МРК-30 может быть зарегистрировано до 30 извещателей ИП 212-64Р и/или ИП 513-11Р. Модуль резервирует под извещатели 30 адресов, следующие за адресом, который присвоен МРК-30.
Уровень радиосигнала между МРК-30 и извещателем может быть проконтролирован с помощью вспышек светодиода на извещателе. Для этого необходимо нажать на тест-кнопку извещателя, после чего происходит серия красных и зеленых вспышек светодиода. По количеству вспышек каждого цвета можно определить уровень радиосигнала. Красный цвет отображает уровень сигнала, принимаемого извещателем (прием), зеленый – уровень сигнала, принимаемого модулем МРК-30 (передача). Три вспышки соответствуют максимальному уровню сигнала, одна – минимальному. Отсутствие вспышек в течение 5 секунд после нажатия кнопки свидетельствует о потере связи с МРК-30.
Индикация уровня радиосигнала доступна только после регистрации извещателя на МРК-30
