Прибор приемно-контрольный и управления пожарный адресный Рубеж ППКПУ "Рубеж-Арм" настольный исп. 01
Назначение:
Прибор приемно-контрольный и управления пожарный адресный РУБЕЖ-АРМ предназначен для создания на его основе централизованной системы комплексного мониторинга и управления пожарной защитой и АСУ ТП на жилых, коммерческих объектах, объектах энергетики и промышленных предприятиях.
Функционально РУБЕЖ-АРМ представляет собой промышленный компьютер, сочетающий в себе функции:
- - конфигурирования и настройки системы ОПС тм Рубеж;
- - мониторинга за состоянием системы ОПС на объекте;
- - управления всеми исполнительными приборами и устройствами, входящими в состав системы ОПС тм Рубеж.
На прибор РУБЕЖ-АРМ сводится информация с приемно-контрольных приборов, выполняющих функции приема сигналов от адресных устройств по адресной линии связи (адресных извещателей, адресных меток и т.д.), включения адресных исполнительных реле управления сигнализацией при возникновении тревоги или пожара, управления системами пожаротушения, дымоудаления, речевого оповещения на охраняемом объекте. Адресный прибор приемно-контрольный и управления РУБЕЖ-АРМ работает со следующими приемно-контрольными приборами:
- – ППКП РУБЕЖ-2АМ;
- – ППКПУ серии «Водолей»;
- – ППКОП РУБЕЖ-2ОП;
- – ППКП РУБЕЖ-4А;
- – Рубеж-БИ;
- – Рубеж-ПДУ.
Основные функции РУБЕЖ-АРМ:
- – прием извещений от ППКП, ППКПУ и других технических средств пожарной автоматики;
- – прием извещений от других аналогичных приборов, а также передача своего состояния на эти приборы по сети Ethernet.
- – контроль исправности каналов связи с взаимодействующими приборами;
- – регистрацию и хранение принимаемых извещений в энергонезависимой памяти;
- – отображение принимаемой информации в текстовом и графическом виде на экране сенсорного ЖК монитора;
- – звуковая сигнализация аварийных и предупредительных сообщений (с применением внешнего акустического устройства);
- – дистанционное включение и отключение цепей управления системами автоматического пожаротушения, дымоудаления или выносных приборов сигнализации в ручном режиме оператором с сенсорного ЖК монитора;
- – дистанционный сброс сигналов «Внимание», «Пожар», «Тревога»;
- – централизованное конфигурирование системы, построенной на основе приемно-контрольных приборов тм «Рубеж»;
- – обмен данными с внешними устройствами по линиям связи Ethernet, USB.
Примечание: Полный либо частичный выход из строя прибора РУБЕЖ-АРМ не влияет на обнаружение пожарной тревоги на объекте и запуск противопожарных систем средствами пожарной автоматики, подключенными к нему.
Прибор РУБЕЖ-АРМ классифицируется:
- – по способу обмена информацией – адресный;
- – по физической линии связи – проводной;
- – по составу и функциональным характеристикам – с применением средств вычислительной техники;
- – по конструктивному исполнению:
- – Настольный/настенный;
- – Пультовый;
- – Стоечный.
- – по информативности по ГОСТ Р 51089 – большой информативности;
- – категория электроснабжения по ПУЭ – I;
- – группа исполнения по ГОСТ Р 50786 – III.

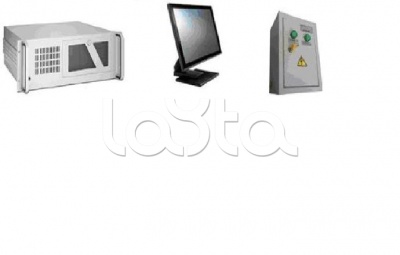

Прибор построен на базе промышленного компьютера и состоит из трех основных функционально законченных блоков:
- – блок системный;
- – монитор сенсорный;
- – блок АВР.
