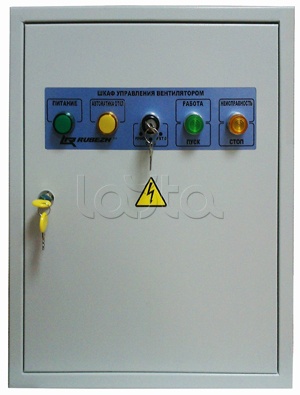

Шкаф управления вентилятором Рубеж ШУВ-Т-11

Описание:

Назначение:

Шкаф управления вентилятором предназначен для управления электроприводом вытяжного или приточного вентилятора автоматической системы противопожарной вентиляции. ШУВ может использоваться только с ППКП “Рубеж-4А” и ППКОП “Рубеж-2ОП” или автономно. ШУВ рассчитан на круглосуточную работу при температуре окружающего воздуха от -10 до плюс 55 °С и относительной влажности не более 95 % при температуре +40°С без конденсации влаги.

Функции:

Шкаф управления вентилятором обеспечивает:

  • - контроль наличия и параметров трёхфазного электропитания на вводе сети;
  • - контроль исправности основных цепей электрической схемы прибора;
  • - контроль исправности входных цепей от датчиков на обрыв и короткое замыкание;
  • - местное переключение режима управления электроприводом на один из трёх режимов: “Автоматический”/ “Ручной” / “Отключён”;
  • - передачу в ППКП сигналов своего состояния по цифровой линии связи RS-R;
  • - управление подключённым электроприводом вентилятора в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКП или по командам местного управления;
  • - управление работой вытяжного или приточного вентилятора.

ШУВ может находиться в следующих режимах управления:

  • “Автоматический” - когда управление включается по команде с ППКП;
  • “Ручной” - когда управление работой осуществляется с панели управления кнопками ПУСК и СТОП;
  • “Отключён” - когда контактор обесточен и пуск вентилятора невозможен.
