Описание:
Назначение:

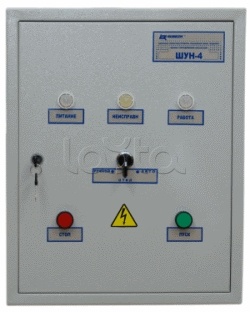

Шкаф управления насосом предназначен для управления электроприводами исполнительных устройств насосной станции.
ШУН может использоваться для управления электроприводами совместно с блоком управления насосной станции ППКПУ серии «Водолей» или автономно.
ШУН управляет электродвигателем насоса через магнитный контактор. Включение и отключение магнитного контактора возможно:
- - в автоматическом режиме командными импульсами встроенного в шкаф контроллера по ППКПУ серии «Водолей»,
- - в ручном режиме управления с панели шкафа без участия контроллера.
Шкаф рассчитан на круглосуточную работу при температуре окружающего воздуха от 0 до +55 °С.
Функции:
может выполнять функции управления работой:
- - пожарного насоса;
- - насоса компенсации утечек гидропневматической емкости;
- - дренажного насоса;
- - жокей-насоса или компрессора;
- - контроль наличия и параметров 3-х фазного электропитания на вводе сети.
ШУН обеспечивает:
- - контроль исправности основных цепей электрической схемы прибора;
- - контроль исправности входных цепей от датчиков на обрыв и короткое замыкание;
- - местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический»/«Ручной»/«Отключен»;
- - передачу в ППКПУ серии «Водолей» сигналов своего состояния по цифровой линии связи RS-R;
- - управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ серии «Водолей» или по командам местного управления.
