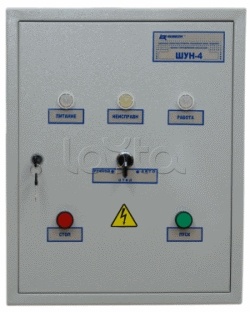

Шкаф управления насосом Рубеж ШУН-55

Описание:

Назначение:

Шкаф управления насосом предназначен для управления электроприводами исполнительных устройств насосной станции.
ШУН может использоваться для управления электроприводами совместно с блоком управления насосной станции ППКПУ серии «Водолей» или автономно.

ШУН управляет электродвигателем насоса через магнитный контактор. Включение и отключение магнитного контактора возможно:

  • - в автоматическом режиме командными импульсами встроенного в шкаф контроллера по ППКПУ серии «Водолей»,
  • - в ручном режиме управления с панели шкафа без участия контроллера.

Шкаф рассчитан на круглосуточную работу при температуре окружающего воздуха от 0 до +55 °С.

Функции:

может выполнять функции управления работой:

  • - пожарного насоса;
  • - насоса компенсации утечек гидропневматической емкости;
  • - дренажного насоса;
  • - жокей-насоса или компрессора;
  • - контроль наличия и параметров 3-х фазного электропитания на вводе сети.

ШУН обеспечивает:

  • - контроль исправности основных цепей электрической схемы прибора;
  • - контроль исправности входных цепей от датчиков на обрыв и короткое замыкание;
  • - местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический»/«Ручной»/«Отключен»;
  • - передачу в ППКПУ серии «Водолей» сигналов своего состояния по цифровой линии связи RS-R;
  • - управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ серии «Водолей» или по командам местного управления.
