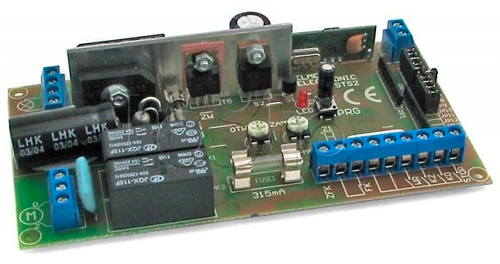

Контроллер управления Elmes STB24VM1

Назначение:

Контроллер предназначен для управления мотором постоянного тока, приводящим в действие сдвижные ворота. Изменение направления движения достигается сменой полярности напряжения, подаваемого на мотор.

• - Высокозащищённый алгоритм кодирования KEELOQ® с динамическим кодом;
• - дистанционное управление с помощью любого ручного передатчика Elmes с частотой 433,92 МГц или настенного выключателя в режиме "открыть-стоп-закрыть-стоп-открыть..." ;
• - функция замедления вращения мотора при окончании движения ворот во избежание механических неполадок и обеспечения длительного и надёжного срока службы;
• - импульсное открывание для ослабления натяга ворот после закрытия;
• - защита от перегрузки настраивается раздельно для открывания и закрывания;
• - автоматическое закрывание после истечения заданного времени ПАУЗЫ;
• - возможность автоматического закрывания ворот, исключая команды с ручных передатчиков;
• - режим парковки - использование ручных передатчиков открывает ворота без команд остановить и закрыть;
• - входы для оконечных переключателей NO и NC типов;
• - контрольный выход на лампу освещения или сигнальную лампу движения ворот;
• - вход для фото- или инфракрасного барьера NC типа:
• - при закрывании ворот - постоянное открывающее движение;
• - во время паузы - отсчёт времени паузы;
• - при извлечении объекта в момент паузы, отсчёт времени начинается заново;
• - дополнительные возможности для обеспечения надёжной работы ворот: вход СТОП для подключения дополнительных защитных устройств; автоматическому закрыванию ворот предшествует мигание сигнальной лампы в течение 3 сек.; программируемое время работы DC мотора для защиты от неисправности оконечного переключателя.

Осоьенности:

• - супергетеродинный приёмник, совместимый со стандартом EU 433,92 МГц;
• - ёмкость памяти на 112 ручных передатчиков;
• - напряжение питания 24 В (STB24VM1) ток 100 мА в режиме ожидания;
• - максимальный ток DC мотора 6,3 А;
• - максимальная мощность сигнальной лампы 40 W;
• - фото-/ инфракрасный выход: 24 В (STB24VM1)
• - потребление тока защиты от перегрузки от 2 до 7,5 А;
• - программируемое время работы DC мотора в диапазоне от 1 сек. до 60 мин.;
• - программируемое время ПАУЗЫ / горения лампы от 1 сек. до 255 сек.;
• - диапазон рабочих температур: -20° до +40°С.
