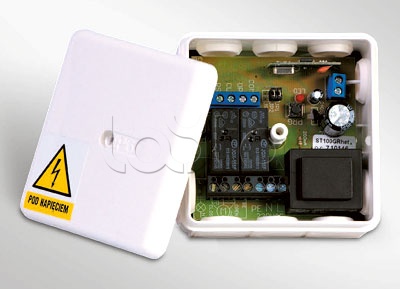

Приемник-контроллер Elmes ST100GR

Описание:

Назначение:

Данная система, рассчитанная на 64 роллера максимально, основана на работе панелей Elmes ST100GR, соединённых с многожильной CAN-шиной. В мастер-режиме панель управляет движением вверх и вниз 42 роллеров (максимально) в группе в зависимости от команды пользователя, полученной от ручного передатчика или настенного выключателя, работающего в импульсном режиме. Система обеспечивает высокую надёжность работы группы роллеров и индивидуального управления каждого роллера беспроводным ручным передатчиком или настенным выключателем. Широко применяется для установки в системах с несколькими оконными рольставнями.

Программное обеспечение и встроенный адаптер CAN-шины позволяет этому прибору управлять одиночной рольставней или рольставнями на нескольких окнах сразу. Устройство управления питается от сети переменного тока 230 В, имеет 2 релейных выхода и контакты для подключения электромоторов рольставней на 230 В, настенного выключателя и многожильной CAN-шины. К контактам D/N подключается внешний таймер, управляющий закрыванием и открыванием роллеров в заданное время. Устройством можно управлять с помощью настенного проводного выключателя или любого беспроводного передатчика Elmes. В последнем случае устройство можно запрограммировать на работу с одной или двумя кнопками передатчика. В мастер-режиме и активированной функции группового управления можно последовательно (с интервалом 0,5 сек.) закрывать и открывать группу из 42 рольставней с одного устройства управления, подключенного к CAN-шине. Многоканальный передатчик Elmes CH32HT, внесённый в память основного устройства, допускает дистанционное индивидуальное управление 30 рольставнями по 2 каналам управления передатчика, предназначенных для открывания и закрывания целой группы роллеров. Управляющее устройство оснащено высокочувствительным супергетеродинным приёмником и работает в широком диапазоне температур.

Особенности:

  • - супергетеродинный приёмник, совместимый со стандартом 433,92 МГц;
  • - память на 12 ручных передатчиков;
  • - питание от сети 230 В, 2VA (мотор выкл.);
  • - релейные выходы управления 2 x NO, max 16A/250 В;
  • - до 64 устройств привода рольставней, подключенных к CAN-шине;
  • - до 42 устройств привода рольставней в одной группе;
  • - последовательное включение моторов рольставней с интервалом 0,5 сек.;
  • - программируемое время вращения мотора от 1 сек. до 4 мин, равное для вращения открывания и закрывания;
  • - диапазон рабочих температур: от -20° до +40°С;
  • - внешние габариты: (Д/Ш/Г) 87/87/39 мм.
Дополнительные технические характеристики:
Производитель Elmes
Рабочая температура °C -20...+40
Рабочая частота, МГц 433.92
Габаритные размеры, мм 87x87x39
Масса, кг 0.4
